你一定要特別注意?。u 瑞士 登峰 Soulution 710后級
2017/12/30 17:37:31
|
Soulution 710后級依然簡潔,頂板與兩側都沒有螺絲,全部藏在底部。一組RCA、一組XLR輸入,加上一對喇叭輸出端子,710可說是簡單到家了。
120瓦/8歐姆能做什么?Soulution可以很大聲的告訴你,710立體聲后級足以對付世界上最大食難搞的音箱,這部后級可以在負載低至0.1歐姆的情況輸出3000瓦,連續24小時而不虞損壞!
710的80公斤重量非同小可,但散熱片呢?原來710后級背板有一個耳朵貼近才能聽到聲響的散熱風扇,不要忘記Soulution原來就是做精密馬達的,所以這個風扇保證靜悄悄,它取代了散熱片的作用。710后級的放大線路很簡單,輸入訊號先經過一個緩沖級,接著是誤差修正放大器,這是一個極高速的運算IC利用負回授偵測,并比較訊號產生的誤差失真,再進行訊號修正,但不放大。然后訊號進入Soulution特別設計的(Fixed Gain)模組,這個放大器以少于10ns(一秒的10億分之一)的速度,以及最大電平誤差小于0.1dB的精度工作,進行20倍放大。由于這個線性放大級必須在恒定溫度才能精確工作,所以設計師把它與誤差修正線路都放到一個密封的金屬盒內。

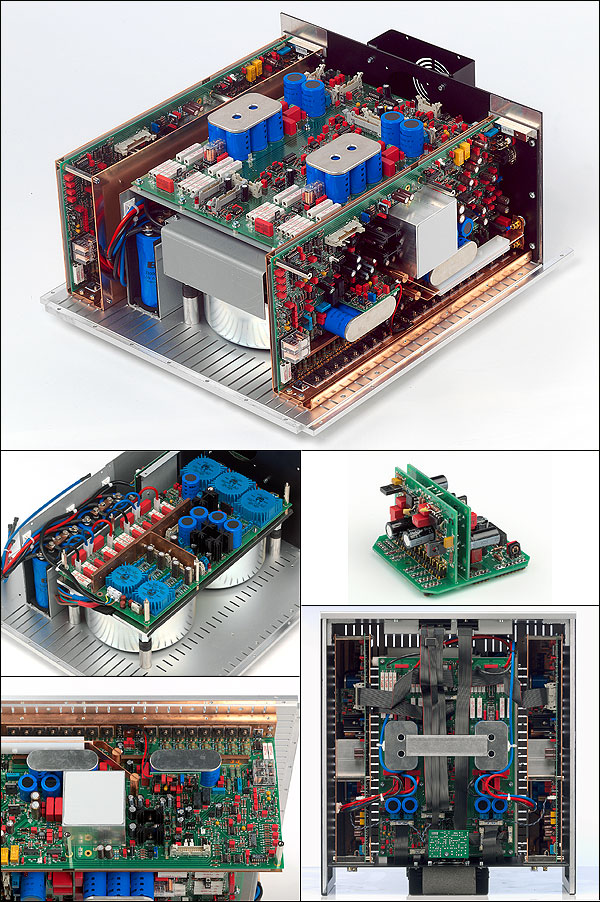

Soulution 710后級共用了2只1000VA有鋼罩遮罩的環型變壓器與多個濾波電容,變壓器底部有橡膠避震設計。 710后級的心臟部分是固定增益電壓放大器,它們安放在功率放大左右二側的輸出電路板上,以聚酯模密封。二個線路板背對背以銀針連接,達到最短路徑,頻寬高達80MHz。所有功率輸出晶體安裝在一條6mm的銅板上,提供理想的溫度交連效果。若把710后級立起來看,由于機箱前后左右都看不到螺絲,這部后級是從底部進行安裝,最下方是恒溫控制的靜音風扇,整個結構嚴格采取最短傳輸路徑設計。
功率輸出由14只Bipolar雙極功率晶體負責,它們被安裝在一條6mm厚的長銅板上,所散發的熱量很就能傳到厚鋁板制作的底板與側板上散逸,工作時710后級的機箱略有微溫,但家里的貓咪可以放心在上面睡覺。實際上這些雙極功率晶體可輸出數百瓦功率,但Soulution只運用了它們工作曲線中最線性的部分,所以標示輸出功率是少少的120瓦,實際驅動時卻可以成為多多的120瓦!
710最大的輸出電流超過60安培,最大輸出超過3000瓦,總諧波失真卻小于0.00068﹪,回轉率小于0.4微秒,這實在讓人訝異。另一個Soulution的秘訣是100Hz時高于10000的阻尼系數,這表示710后級的輸出內阻極低,而對低音的控制力超人一等。710后級使用了二只1000VA環型變壓器,10組穩壓與到處都有的電容分別對不同放大器供電,總容量高達250000微法拉,這也是它力可撼山的原因。
器材規格
尺寸 480x280x535mm
重量 80公斤
頻率響應 0Hz-1MHz-3dB
總諧波失真 <0.00068﹪(50瓦/4歐姆)
訊噪比 108dB
暫態互調失真 <0.0006% CCIR
輸入阻抗 10k歐姆(平衡)/4.7k歐姆(非平衡)/1k歐姆
阻尼系數 >10000
輸出功率 120瓦/8歐姆,240瓦/4歐姆,480瓦/2歐姆
