日本 馬蘭士Marantz SA-11S2/SC-11S1/SM-11S1高級音響"三寶"登場
2016/5/3 11:39:56
|10547
MARANTZ馬蘭士即將推出"金獎系列"全新的三款高級音響器材，包括SACD/CD播放機「SA-11S2」、前置放大器「SC-11S1」、功率放大器「SM-11S1」，該系列基于去年發布的旗艦型號「SC-7S2」、「MA-9S2」的技術，可以講是旗艦型號的精簡版本。

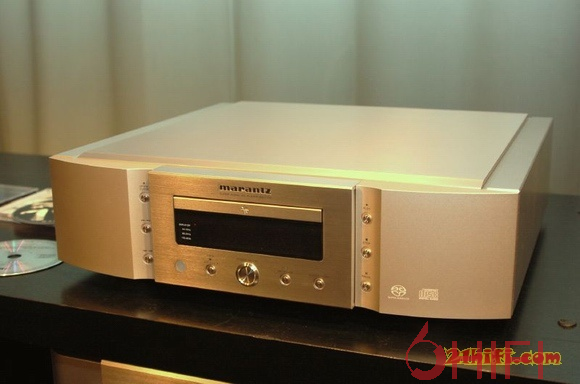

■SACD/CD播放機「SA-11S2」

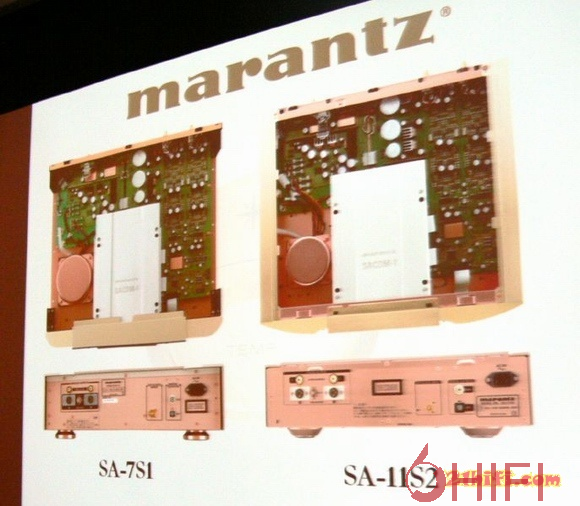

SA-11S2是多年前21hifi.com詳細介紹過的SA-11S1的后續型號，雖然外型上差不多，但內里的電路卻進行了大幅度的改良升級，部分電路及配置參考了旗艦SA-7S1的設計，雖然省略了昂貴的數字式絕緣體的數字/模擬完全分離設計，以及部分元件的配置相對精簡，但依然延伸了旗艦的精髓。
包括采用了與旗艦SA-7S1一樣的獨創的機械式驅動器SACDM-1轉盤。使用最大厚度為 10mm的擠出型鋁材的底盤、側面以及頂部并加以一體化的機盒，牢固可靠。徹底排除了微振動，從而實現了精細的信號讀取。另外，控制 CD讀取的伺服器，以及對讀取信號進行解碼的電路板，均為音頻專用設計。采用 4層環氧樹脂材料的襯板，大幅度地減少了噪音的放射，從而降低了對音頻信號的影響。
在 DAC部分從了兩塊NPC的可對應 DSD、 PCM信號的高性能 D/A轉化器 「SM5866AS」分別負責左右聲道的解碼，在 SM5866AS內部設有內含 23個稱之為“多功能元件”的 1比特 DAC部件，通過這 23個1比特 DAC的高速切換和循環使用，可以將 DSD和 PCM信號轉換為具有同等于 24比特分解功能的高精度模擬信號。加上外部所裝有的 CD數字信息濾波器，形成了追求性能的單聲道結構，從而使左右聲道各自獨立成為可能。
還有，前面板具有模擬音頻的相位翻轉機能，據說翻轉處理由數碼信號的階段進行，所以使音質沒有劣化。SA-11S2本身采用高精度±5ppm的晶振，以提高聲音解碼精度。同時提供有外部時鐘輸入端子，能連更高精度的外置44.1/88.2/176.4 kHz的時鐘，以獲得更高的解碼精度。
DAC以后的模擬級產品廣泛使用了馬蘭士獨家的 HDAM電路結構，而放棄使用OP放大器。采用了由分別以I/V、低通濾波器設有 2個回路的雙 HDAM，和在最終段輸出緩沖放大器設有的最新 HDAM SA2電路構成，以及嚴格挑選的高精度金屬薄膜電阻、云母片電容器等，形成了極其出眾的模擬音頻電路。接受雙差動的 DAC輸出的所有模擬級產品，由全平衡電路構成，其不平衡和平衡輸出皆為同等級別。
SACD播放時（輸入 CD信號時），根據控制內藏在 DAC里面的 DSD濾波器，可以有以下 3種選擇。濾波器 1：不對DSD數據進行過濾的直接型。將原有數據毫無改變地再現出來，音色具有空間感。 濾波器 2：對 DSD數據超出 100KHz部分進行衰減。另外，通過將用于正相、反相信號的DAC進行非對稱動作，使分解功能得以優化。其表現的音色另添一層柔滑。 濾波器 3：對 DSD數據超出 100KHz部分進行衰減。將用于正相、反相信號的，各自裝入的DAC進行對稱動作，音色在柔滑的基礎上增添了力度感。
為了CD播放的音色表現力更佳，SA-11S2設有PEC777f2電路，該電路對 SA-11S1開發時廣受好評的 PEC（ Phase Error Compensation）電路進行了改良。該電路保持了由 PEC777f2而實現的數字濾波器切換，以及 DC濾波器和噪音整形器的ON/OFF功能，并作了直接8倍超取樣的運算法則的改良，改善了 SN比以及力度調節的各個特性，使相對于基調音的諧和音不發生延遲現象，并形成扁平的頻率特性。
SA-11S2的電源電路在設計上也參考了頂級旗艦SA-7S1的設計，例如采用與SA-7S1的120 VA屏蔽變壓器同樣技術的80 VA版本，雖然容量小了，但技術卻是一樣的，內部卷線分為數字電路、音頻電路和顯示管等相互獨立的電路，從而排除了各自之間的相互干擾，具有充足的電源提供能力。外罩屏蔽銅罩，利用可以抑制內部芯型周圍垂直方向的磁泄漏的硅鋼板，以及外部鍍銅外殼的雙重防護構造，有效地抑制了對設備內部的磁輻射，另外采用通過鋁制底板和底盤相固定的方式，降低磁體的影響。
通過給電源變壓器裝上鍍銅防震罩蓋，將數字輸出電路封入屏蔽盒等手段，力求徹底的低噪音化。另外電路板采用了無鉛化的雙面銅電路板；特別是在音頻電路部分，采用了4層電路板結構，通過具有留有充足余地的屏蔽面和接地面，實現了低抗阻、低噪音化。前面板、頂蓋為純鋁材打造，底盤為加厚的雙層結構（黑鋼板、鍍銅鋼板）底盤，后面板為鍍銅鋼板材料。另外還顧及到振動和音質，對音質產生極大影響的絕緣體采用無雜質純鋼切削制品。

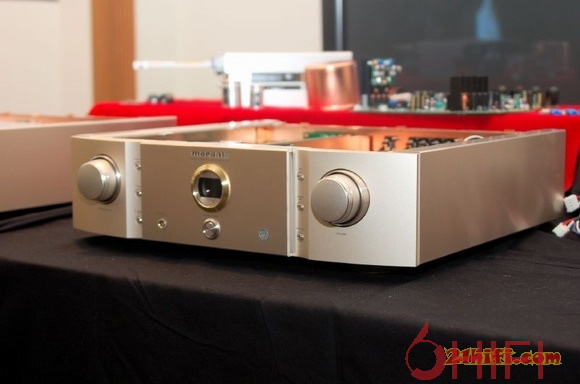

■前置放大器「SC-11S1」
SC-11S1繼承了頂級旗艦SC-7S2的設計理念，是一款全新開發的器材，采用與旗艦S2采用一樣的英國Wolfson的「WM8816」高精度控制晶片WM8816配合音量控制使用，除了具有寬廣的頻率響應、負反饋量低、響應速率高等優點外，S/N比非常優異，既沒有傳統電位器的背景噪音、同時不會出現由于音量的調整而帶來音質的差距，使用的耐久性也更好?？梢赃_到0dB-100dB每聲道0．5dB的調節精度，它每一組的輸入訊源，均由繼電器切換完成，可以有效屏除干擾，獲得更純凈的音頻信號。
為使音響的真實還原，音頻模擬輸出電路，舍棄了使用廉價IC的做法，以自家的HDAM（High Defintion Amplefer Module）模取代之。在馬蘭士所獨有的HDAM基礎上新開發出新一代的緩沖放大器用獨立模塊「HDAM SA3」，謀求降低電流反饋電路的反饋阻抗，實現了電路的更高速化。實質上HDAM可以視為由分立元件砌成的OP電路，主動元件以JFET為主，因此在聲音方面是傾向于較溫暖的音色?！窰DAM-SA3」的電路速度及控制力更加強勁，聲音表現較一代「HDAM」更加優秀。
新設計的大型電源系統，參考了頂級旗艦SC-7S2的設計，具有充足的電源提供能力，利用可以抑制內部芯型周圍垂直方向的磁泄漏的硅鋼板，以及外部鍍銅外殼的雙重防護構造，有效地抑制了對設備內部的磁輻射，另外采用通過鋁制底板和底盤相固定的方式，降低磁體的影響。
前級放大電路采用了電壓增幅和電力增幅兩種放大器構成，使瞬間供給能力比普通電源系統提高兩倍。SC-11S1除了平衡/非平衡的音頻輸入外，還具有MC/MM對應的唱頭放大電路。內置的耳機放大器采用了平衡輸入技術，配合高音質的電流驅動型的高音質放大器組件，為用家提供頂級的前級放大同時也提供高品質耳機放大。
信號處理是全平衡設計，除了提供平衡輸入外，即使是RCA不平衡輸入的信號，也會經過HDAM-SA的翻轉放大器將之轉換成平衡信號才被放大。聯合使用的「F.C.B.S(Floating Control Bus System)」功能，可連接最多 4臺 SC-11S1，通過可同步驅動的無定向調節母線，能夠以高速雙向通信方式同步控制多臺控制放大器。由于可利用遙控器從監聽點進行電平微調，因此在設置多聲道時,可以輕松地設定最適合的聲場。
通過給電源變壓器裝上鍍銅防震罩蓋等手段，力求徹底的低噪音化。另外電路板采用了無鉛化的雙面銅電路板；特別是在音頻電路部分，采用了4層電路板結構，通過具有留有充足余地的屏蔽面和接地面，實現了低抗阻、低噪音化。前面板、頂蓋為純鋁材打造，底盤為加厚的雙層結構（黑鋼板、鍍銅鋼板）底盤，后面板為鍍銅鋼板材料。另外還顧及到振動和音質，對音質產生極大影響的絕緣體采用無雜質純鋼切削制品。

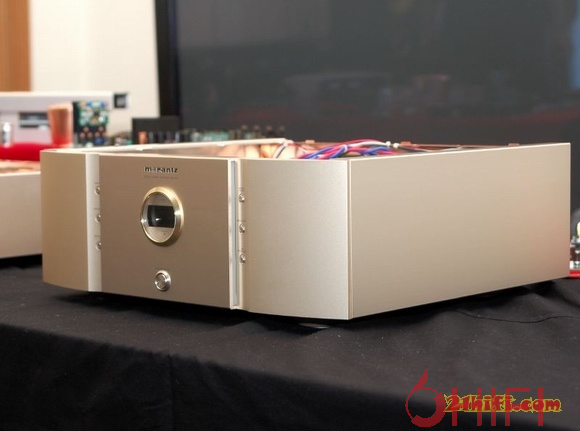

■功率放大器「SM-11S1」

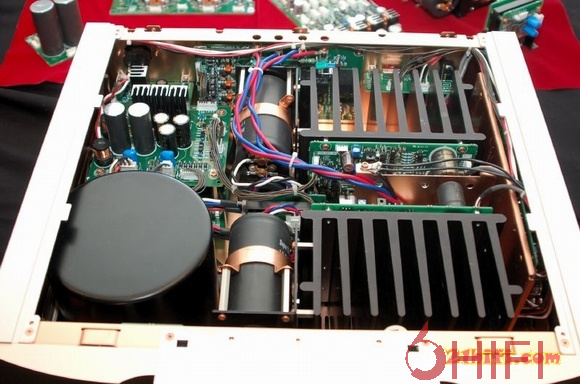

SM-11S1是專門新推出搭配SC-11S1的后級放大器，同樣采用全平衡放大結構，因此可以將強力磁路揚聲器反電動勢造成的影響控制在最低限度。
采用了與旗艦同樣技術的新開發的環形變壓器，該變壓器繼續采用對音質來說最為理想但經過改進的環形變壓器。雖然環形變壓器是理想的選擇，但由于對電源環境敏感，因此在條件不完善時易于發出響聲。這款新開發變壓器的中心部分采用上下重疊的環形芯型材料，四周用隔音板遮蓋后卷線，以確保在任何條件下都不會發出響聲。
另外在周圍嵌入用于抑制水平方向磁泄漏的硅鋼板芯型環的基礎上，再封入到可抑制垂直方向磁泄漏的鋁外殼中。具有低振動和低磁泄漏的這款變壓器實現了更高的音質，特別有助于提高 S/N感。同時，該變壓器也是通過鋁塊絕緣體以與磁性體底盤之間均等的距離進行牢固地固定。與變壓器均為重要部件的電源部分模塊電容器以提高超低音頻范圍的驅動力和提高寬松感為目標，進行了總共60,000uF的大容量化。最高質量自不必說，采用的部件均經過反復聽覺測試，并在重視速度感的基礎上進行選用。

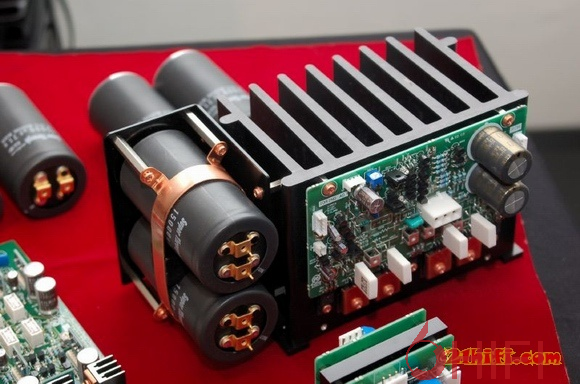

裝載6組12個「HDAM-SA3」電路，功率緩沖放大器部分安裝2組，電壓放大器部分安裝4組?！窰DAM SA」的電路速度及控制力更加強勁，聲音表現較一代「HDAM」更加優秀。新設計的大型電源系統，瞬間電流供給能力比普通電源系統提高兩倍。放大器電路采用了電壓增幅和電力增幅兩種放大器構成，使放大器的驅動力更加強大，控制力更好。在兩聲道功率放大的情況下，提供110W＋110W(8Ω)輸出、220W＋220W(4Ω)，當以BTL橋接方式輸出420W×1(8Ω)。
